Descripción del producto
Esta serie de válvulas de solenoide ES con bobinas adoptan la tecnología nueva y el módulo CI inteligente.

Características
1. Atracción electromagnética fuerte, nuestra bobina de válvula solenoide es 3 veces más potente que la bobina normal.
2. Bajo consumo de energía, el costo de bobina solenoide es sólo el 20% de la bobina normal.
3. Se calienta lentamente, la temperatura de bobina aumenta muy lentamente, esta válvula de dos puertos puede trabajar de forma continua durante un largo tiempo.
4. Nuestra válvula solenoide de 2 vías tiene ningún ruido anormal cuando se está trabajando bajo voltaje de corriente alterna.

  • Ventajas
  • Diferentes modelos de la serie de válvulas de bobina de baja potencia ES
  • Válvula de solenoide de baja potencia serie ES
  • Válvula de solenoide de baja potencia, alta presión y actuación directa serie ES

La válvula de solenoide de la serie ES se caracteriza por su bajo consumo de energía y rendimiento estable. El aspecto más importante a considerar al usar esta serie de válvulas, es que la temperatura de trabajo no supere los 80 ℃.

La bobina de baja potencia que desarrollamos recientemente ofrece las siguientes ventajas:
1. Se puede aplicar con CA y CC sin cambiar su estructura original.
2. Es capaz de trabajar con una baja potencia, alrededor del 20% de la potencia requerida por las válvulas de uso común.
3. Realiza una adecuada disipación de calor, incluso durante el trabajo prolongado.
4. Una temperatura de menos de 40 ℃ alarga la vida útil de la bobina.
5. Su extraordinaria atracción electromagnética, aproximadamente 3 veces mayor que las bobinas habituales, le confiere una gran presión de trabajo.
6. No produce ruidos extraños bajo condiciones de corriente alterna.

Bobina ES01-410
Bobina ES04-310
Bobina ES05-450
Bobina ES07-710

Código de pedido
Modelo - Código del orificio - Código de la rosca - Es - Tipo de conexión - Material de sellado - Tensi
| | | | | | |
RSP 2 ~ 50mm 06:1/8" Bobina Es Brida ciega: brida G Brida ciega: NBR AC220V
DFD 10 ~ 200mm 08:1/4"   T: Rosca NPT E: EPDM AC110V
2W 2.5 ~ 50mm 10:3/8"   F: brida V: VITON DC24V
YSE 1 ~ 25mm 15:1/2" DC12V
YSI 15 ~ 50mm 20:3/4"
YSA 15 ~ 50mm 25:1"
2W-SL 15 ~ 50mm 32:11/4"
ZCF-P 15 ~ 50mm 40:11/2"
  50:2”

Bobina de baja potencia serie ES vs bobina normal
Tipo de bobina Parámetros Bobina normal Bobina de baja potencia serie ES
Diámetro del orificio 3.0mm 3.0mm
Potencia 22VA/13W 3VA/3W
Presión máxima de trabajo 15bar 100bar
Temperatura de trabajo ≤80℃ ≤40℃
Ruido (bajo corriente alterna) No
Vida útil ≤2 millones de veces ≥6 millones de veces
DFD-25ES
Modelo: Serie DFD
Tensión:AC220/110V 3VA;
DC24V 3W
RSP-20ES
Modelo: Serie RSP
Tensión:AC220/110V 3VA
DC24V 3W
2W-15~25ES
Modelo: Modelo: Actuación directa serie 2W
Tensión:AC220/110V 4VA
DC24V 3W
2W-40ES
Modelo: Actuación directa serie 2W
Tensión:AC220/110V 50/60Hz 6VA
DC24V 4W
2W-025-08ES
Modelo: Actuación directa serie 2W
Tensión:AC220/110V 50/60Hz 3VA
DC24V 3W
2W-20SL-ES
Modelo: Serie de plástico 2W-SL
Tensión:AC220/110V 50/60Hz 4VA
DC24V 3W
YSA-40ES
Modelo: Serie YSA
Tensión:AC220V/110V 3VA
DC24V 3W
YSE-25ES
Modelo: Serie YSE
Tensión:AC220V/110V 6VA
DC24V 4W
YSI-25ES
model: YSI
Tensión: AC220V/110V 6VA
DC24V 4W
ESA
ESB

Medio aplicable: Agua y otros líquidos, aire, aceite ligero (viscosidad ≤20cst) ST
Temperatura de trabajo: -10 ~ 80 ℃
Tipo de trabajo: Acción directa (NC / NO)
Material de la válvula: SS304
Material de sellado: NC: PTFE Nº: VITON
Conexión: Rosca G, rosca NPT
Voltaje de trabajo: AC220 ~ 240V, AC110V, 50 / 60Hz, 6 VA, grado DC24 / 12V 3W IP65 H
Opciones: Rosca RC, conector de la luz LED

Código de pedido
ESA - Código del orificio - Código de la rosca - K - T - Voltaje de trabajo
| | | | | |
Modelo 010:1mm 06:1/8" Brida ciega: NC Brida ciega: G AC220V
015:1.5mm 08:1/4" K:NO T:NPT AC110V
020:2mm 10:3/8" DC24V
025:2.5mm
030:3mm
040:4mm

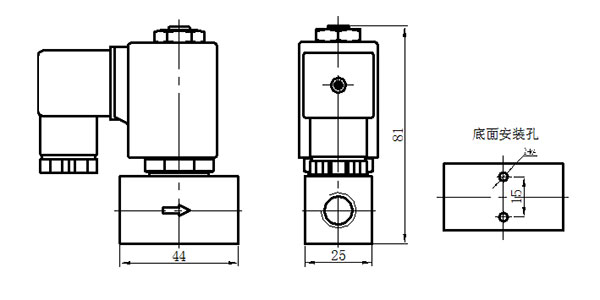

Imágenes de la válvula de solenoide de alta presión serie ESA (Diámetro de la rosca: 1/4" 3/8")

Imágenes de la válvula de solenoide de alta presión serie ESB (Diámetro de la rosca: 1/8" 1/4")

Parámetros técnicos de la válvula de solenoide serie ES
Modelo Tamaño de la interfaz Tamaño del orificio (mm) Cv Presión de trabajo(bar) Material Peso(Kg)
NC NO
AC220V DC24V AC220V DC24V
ESA-010 1/4" 3/8" 1.0 0.03 0~300 0~120 0~100 0~100 SS304 0.40
ESA-015 1.5 0.08 0~250 0~70 0~50 0~50
ESA-020 2.0 0.15 0~180 0~50 0~25 0~25
ESA-025 2.5 0.2 0~90 0~40 0~15 0~15
ESA-030 3.0 0.25 0~60 0~25 0~10 0~10
ESA-040 4.0 0.6 0~40 0~15 0~5 0~5
ESA-050 5.0 0.9 0~25 0~10
ESB-015 1/8" 1/4" 1.5 0.08 0~250 0~70 0~50 0~50 SS304 0.35
ESB-020 2.0 0.15 0~180 0~50 0~25 0~25
ESB-025 2.5 0.12 0~90 0~40 0~15 0~15
ESB-030 3.0 0.25 0~60 0~25 0~10 0~10
ESB-040 4.0 0.6 0~40 0~15 0~5 0~5
ESB-050 5.0 0.9 0~25 0~10
